中科院全固态电池超快充负极材料研究获进展

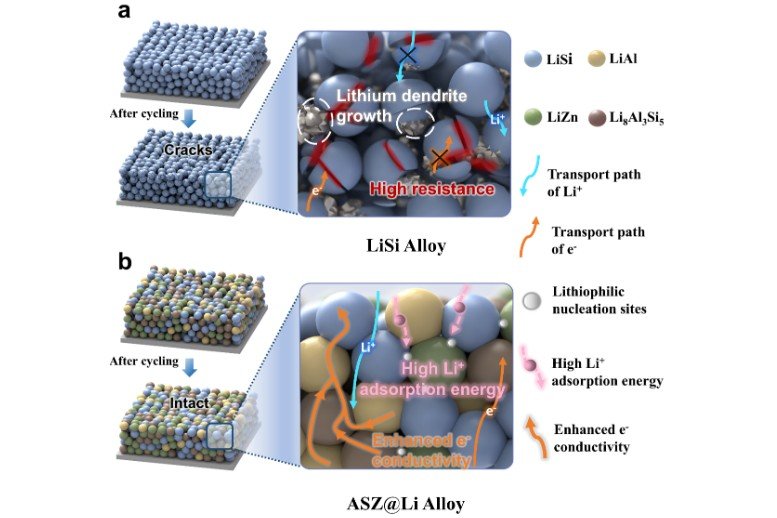

ASZ@Li复合负极结构示意图  图片来源：中科院青岛生物能源与过程研究所

据中科院青岛生物能源与过程研究所消息，硫化物全固态电池因具有高能量密度和优异安全性，被视为下一代动力电池的重要发展方向。然而，在高倍率充放电过程中，负极电子传输缓慢、锂离子扩散受限、固—固界面持续退化以及枝晶生长等问题相互耦合，严重制约了全固态电池的倍率性能和循环寿命。

近期，中国科学院青岛生物能源与过程研究所研究团队提出了一种电子—离子协同导电网络（EICN）设计策略，开发出新型Li–Al–Si–Zn（ASZ@Li）四元合金负极，实现了全固态电池超快速充放电的优异性能。

该新型合金负极由LiAl、LiZn和LiSi多相组成，其中LiAl相建立连续电子导电网络，LiZn相促进锂离子快速、均匀传输，富硅区域负责可逆储锂并缓冲体积变化，三者协同实现了电子导电、离子传输和结构稳定性的统一。此外，该合金负极具备对硫化物电解质的优异化学/电化学稳定性，无需人工SEI防护层。

在55℃下，ASZ@Li负极展现出优异的倍率性能和循环稳定性，与Ni90正极组装的全固态电池，在50C倍率下仅需72秒即可完成一次完整充放电，并保持105.6mAh g^-1的高可逆容量。电池在20C倍率下，循环2050次后容量保持率达到80%；在50C倍率下，循环1460次后仍保持80%的容量。

EICN的作用机制分析发现，Al的引入提高了材料电子导电能力，Zn能够增强材料亲锂性并降低锂离子迁移势垒，从而促进电子和锂离子的协同快速传输。该设计可有效降低界面阻抗、抑制硫化物电解质分解并维持稳定的界面结构，提升全固态电池在高倍率条件下的循环稳定性。

此外，企查查数据显示，截至7月17日，国内固态电池相关专利达1.77万项，其中，发明公布占比65.09%，占比最高；发明授权占比28.02%。发明公布与发明授权合计占比达93.12%，构成国内固态电池相关专利的绝对主体。此外，实用新型占比6.71%；外观设计占比0.18%，占比最低。

发明类专利占比突出，反映出国内固态电池领域的技术创新活跃度较高，核心技术储备以发明专利为主导。
